測溫產品

◎概述

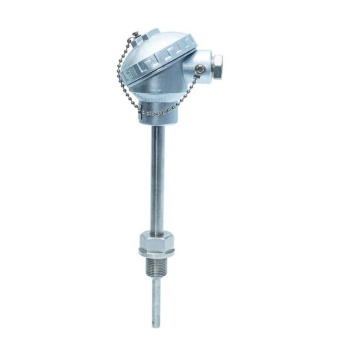

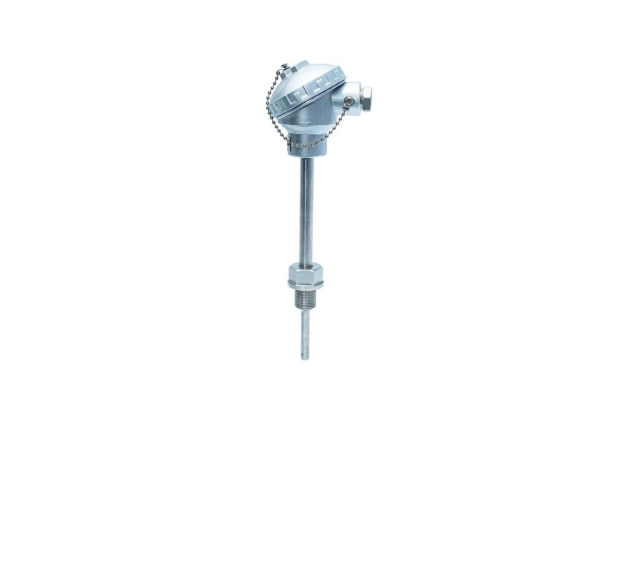

溫度變送器采用熱電偶、熱電阻作為測溫元件,從測溫元件輸出信號送到變送器模塊,經過穩壓濾波、運算放大、非線性校正、V/I轉換、恒流及反向保護等電路處理后,轉換成與溫度成線性關系的4~20mA電流信號0-5V/0-10V電壓信號,RS485數字信號輸出。

◎應用

將物理測量信號或普通電信號轉換為標準電信號輸出或能夠以通訊協議方式輸出的設備。溫度變送器是將溫度變量轉換為可傳送的標準化輸出信號的儀表,主要用于工業過程溫度參數的測量和控制。電流變送器是將被測主回路交流電流轉換成恒流環標準信號,連續輸送到接收裝置。

溫度電流變送器是把溫度傳感器的信號轉變?yōu)殡娏餍盘?/span>,連接到二次儀表上,從而顯示出對應的溫度。比如,圖中該溫度傳感器的型號為PT100,那么溫度電流變送器的作用就是把電阻信號轉變?yōu)殡娏餍盘?輸入儀表,顯示溫度。

◎性能參數

*執行標準:IEC688:1992,QB*輸入范圍:-60C~175℃*精度等級:≤0.5%.F.S*整機功耗:≤0.5VA

*絕緣電阻:≥20MΩ（DC500V）*響應時間:≤350mS

*工作環境:-10℃~50℃,20%~90%無凝露*貯存環境:-40℃~70℃,20%~95%無凝露

*將被測環境溫度隔離轉換成按線性比例輸出的單路標準直流電壓或直流電流;*低功耗、可靠性高;*優良的抗干擾能力;

*拔插端子接口、標準導軌（35mm）安裝;

*體積小、外型尺寸:95（L）x37（W）x32（H）;

溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。

帶傳感器的變送器通常由兩部分組成:傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻;信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標準化的,因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元,有些還具有現場總線功能。
